高壓成套技術案例及一次原理圖
產品概述
高壓電容補償柜是主要用于35KV及以下的電力系統中改善功率因數,調整電壓,降低電網損耗的容性無功功率補償裝置。同時也廣泛應用于冶金、礦山、建材、石化、給排水等行業的大功率高壓電機設備上。
工作原理
電容器補償在原理上相當于產生容性無功電流的發電機。其無功補償?shù)脑硎前丫哂腥菪怨β守摵傻难b置和感性功率負荷并聯在同一電路上,能量在兩種負荷間相互轉換。這樣, 感性負荷所需要的無功功率可由容性負荷輸出的無功功率補償。電網中的變壓器和輸電線路的負荷降低,從而輸出有功能力增加。在輸出一定有功功率的情況下,供電系統的損耗降低。電容補償是減輕變壓器、供電系統和工業配電負荷的簡便、經濟的方法。
補償方式
并聯電容器的補償方式可分為二種:分散(就地)補償、集中補償。分散補償是指將并聯補償電容器組裝設在需進行無功補償?shù)母鱾€用電設備附近。這種補償方式特別適用于負荷平穩、經常運轉而容量又大的設備如大型感應電動機、高頻電爐等采用。集中補償一般設置在總降壓變電所或總配電所高壓母線上,電容器利用率高,能減少變電所前電力系統和企業主變壓器及供電線路的無功負荷,增加其負荷能力。

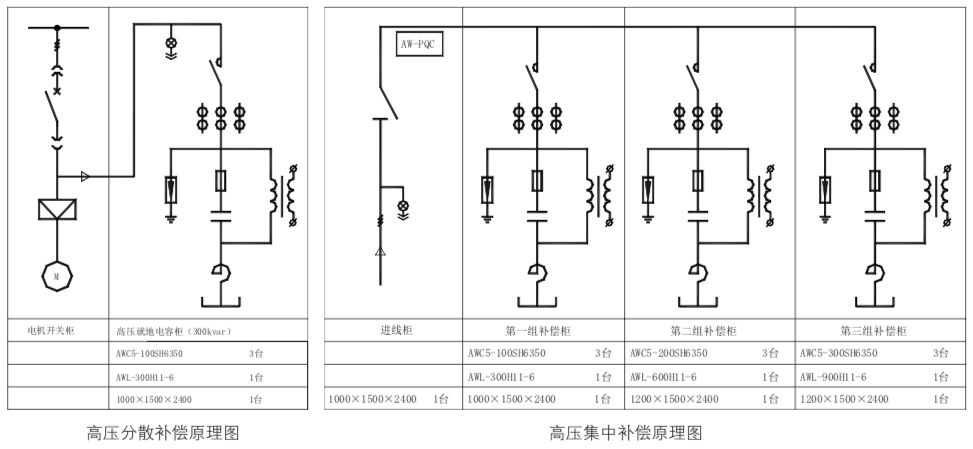

(附圖為分散補償和集中補償?shù)囊淮卧韴D及案例)
