低壓成套技術案例及一次原理圖
產品概述
低壓無功功率補償裝置根據低壓系統無功變化而自動調節補償容量,通過接觸器或IGBT(電子開關)投切電容器組,來達到補償的效果。主要應用于礦山、冶金、化工、煤炭、水利、鐵路、軌道交通、港口及民用商用建筑等行業。
應用示例

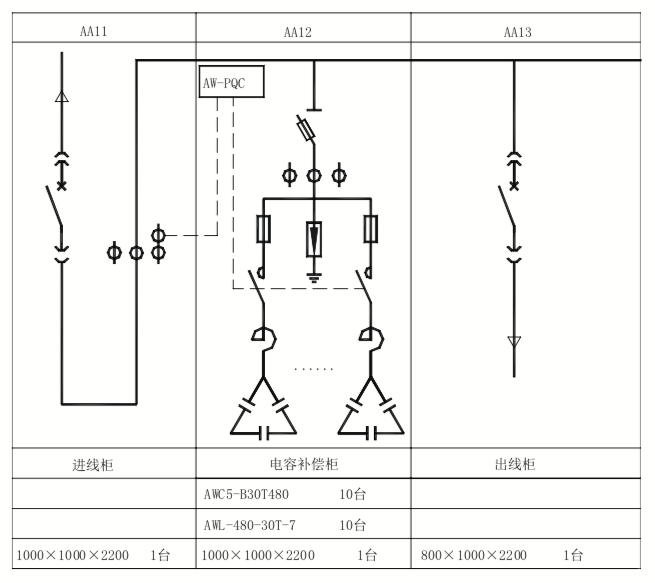

一、某市政工程項目,系統負荷變化穩定,系統電壓為0.4kV,需要300kvar的補償容量,并要求配置7%電抗器以抑制5次及以上諧波和限制合閘涌流 ,推薦接觸器投切,30kvar×10組,分10級補償,共由一面柜組成,柜體尺寸1000×1000×2200mm,詳細配置參見圖1。
二、某汽車工程項目,汽車噴涂車間,負荷變化快,系統額定電壓為0 . 4 k V ,需要2 4 0 k var的補償容量,循環投切,則推薦采IGBT開關來投切,30kvar×8組,可實現8 級補償,共由1 面柜組成,尺寸為1000 ×1000 ×2200mm,詳細配置參見圖2。

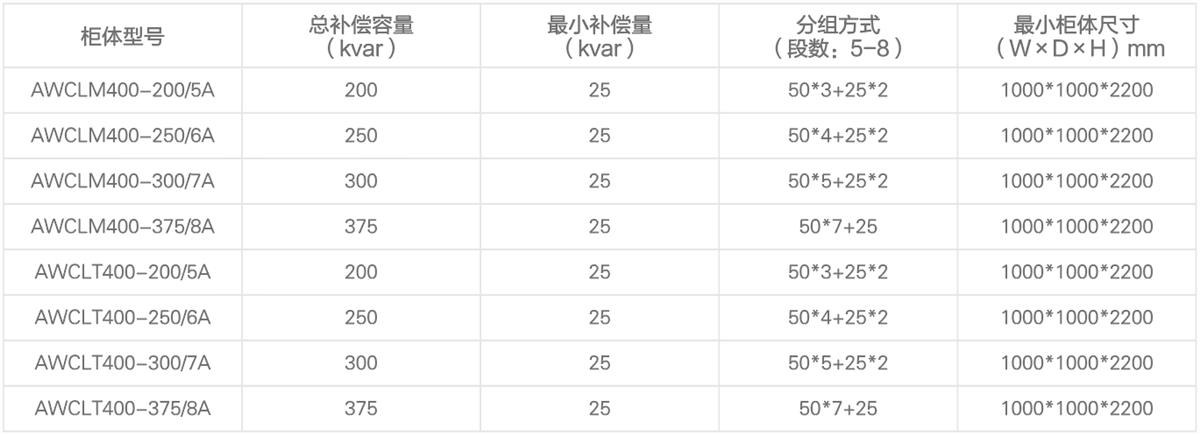

部分標準柜型號(使用于400V系統電壓)
