型號說明
技術參數
輸入測量顯示：
電壓：
網 絡：三相三線、三相四線
額定值：MC100V、MC400V（訂貨時請說明）
過負荷：持續：1.2倍 ； 瞬間：2倍
功 耗：＜1VA（每相）
阻 抗：≥500
精 度：RMS測量，精度等級0.5級
電流：
額定值：AC 1A、5A（訂貨時請說明）頻率：40～60Hz，精度0.1Hz
功率：有功、無功、精度0.5級
電能：有功精度0.5級、無功精度0.1級
顯示：可編程、切換、循環（LCD /LED）顯示
電源：
工作范圍：AC220V或AC/DC85～265V
輸出：
數字接口：RS485、MODBUS-RTU協議
使用環境
工作環境： -10～55℃
存儲環境： -20～75℃
規格選型
產品型號：AWMIE-91
開孔尺寸：91*91mm
顯 示：LED
產品型號：AWMIC-91
開孔尺寸：91*91mm
顯 示：LCD
基本參數：測量：三相（I、U、Hz、Cos￠、KW、Kvar、Kwh、Kvarh），變比可調，精度0.5級
工作電源：AC220V
通訊接口：RS485通訊接口、無線射頻通訊
選配功能：
2：可選配AC/DC85-265V開關電源
H：電流和電壓的2-31次諧波含量檢測，波峰 系數、K因數、電話波形系數等
4DI：4路開關量輸入；4B：4路繼電器報警輸出；
1M：1路模擬量4-20mA或0-20mA輸出
3M：3路模擬量4-20mA或0-20mA輸出

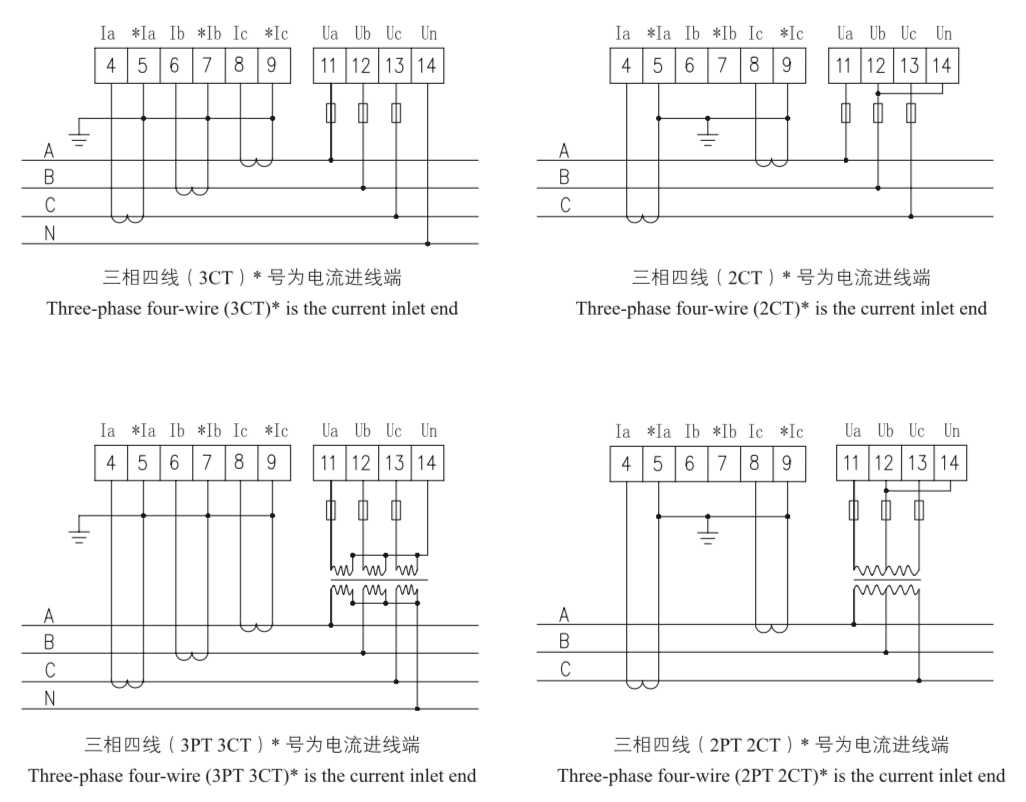

接線圖
