AW系列有源濾波器

AWAPF有源電力濾波裝器采用目前先進的動態實時跟蹤補償方式消除電網諧波，通過檢測由非線性負載所產生的電流波形，分離出諧波成分，經逆變器產生一個和負載諧波電流幅值相等、相位相反的電流，使電源的總諧波電流為零，從而達到實時補償諧波電流的目的。其運行不受系統阻抗等因素的影響，可避免系統諧振，具有自適應功能，可自動跟蹤諧波變化，具有高度可控性和快速響應性。

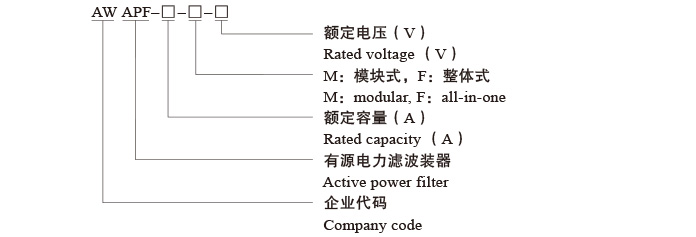

產品選型

技術參數

額定電壓：400±15%（可根據客戶要求定制）
額定頻率：50Hz或60Hz
濾波范圍：2?50次
濾波能力：THDi＜3%
瞬態響應時間：100μs
輸入端斷路器：分?jǐn)嗄芰Σ恍∮?0kA
過載能力：120%
效率：≥98%
安全運行時間：（MTBF）：≥30萬小時
延時啟動控制回路：有
防護等級：IP20（可根據客戶要求定制
通訊協議：RS485 MODBUS
接入方式：并聯接入開環或閉環
結構：模塊化
中性線濾波能力：3倍相線
全響應時間：＜10ms
開關頻率：20kHz
擴容能力：可多臺并聯

使用條件

溫度：-25℃?+40℃
濕度：≤95%
最高海拔和環境要求≤1500米，1500米?4000米之間，根據GB/T 3859.2要求，每增高100米，容量降低1%
無腐蝕性氣體和導電粉塵，無劇烈震動

工作原理

AWAPF有源濾波器（Active Power Filter）通過外部電流互感器CT，實時檢測負載電流，并通過內部DSP計算，提取出負載電流的諧波成分，然后通過PWM信號發送給內部IGBT，控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流，實現濾波功能。

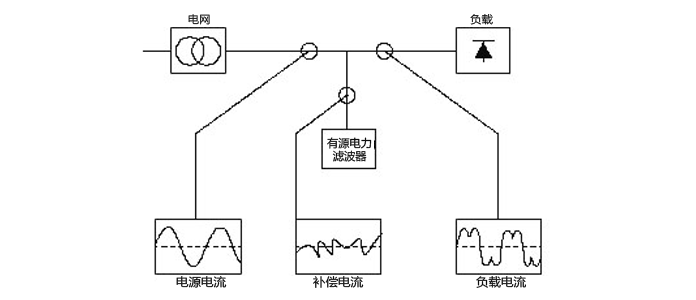

AWAPF有源濾波器工作原理圖

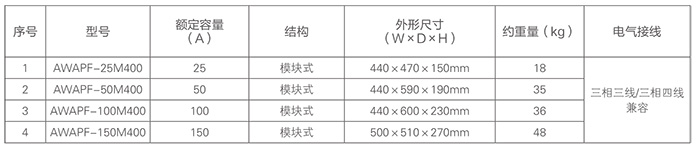

外型尺寸

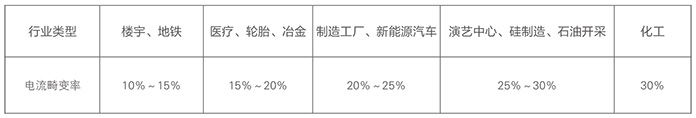

諧波容量工程估算方法諧波電流的計算涉及到諸多因素，對于常規項目而言，其諧波電流的計算可使用電能質量分析儀；對于新建項目，設計階段電氣設計人員并不能獲取足夠的電氣設備諧波數據。鑒于以上情況，我司根據眾多行業的測試及經驗總結，得到下列經驗公式供電氣設計人員參考。集中治理
