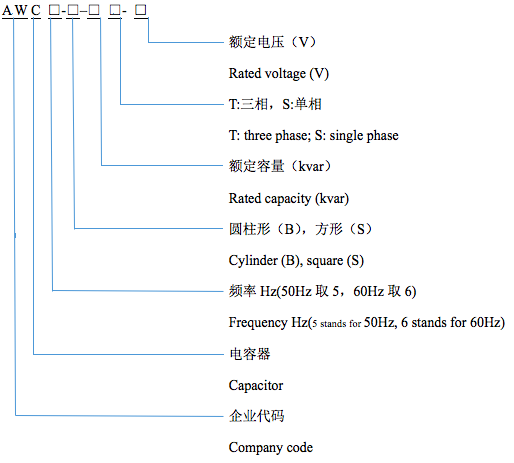

型號說明
使用條件
產品特點
絕緣自恢復功能
采用優質的金屬化膜為介質,若發生介質破壞時,故障點周?chē)慕饘倩姌O在瞬間即被揮發消失掉,而立即恢復絕緣,使電容器恢復正常并繼續運行,達到絕緣自復功能。
體積小、重量輕,便于安裝
獨特設計,減少其本身的體積和重量;螺桿固定,方便靈活,節約時間。
介質損耗小,溫升低且壽命長。
金屬外殼封裝,內部介質與外層鋁殼接觸,可直接將熱源傳導出去,優質介質使其抗流能力加大,損耗小、溫升低,壽命長。容量衰減低,電力使用經費可大幅節省。
安全性
采用絕緣保護蓋,可以保護電容器接線端子及連接導線。附裝放電電阻和過壓保護裝置,可確保用電及維護保養之安全,有效防止及隔離災害的發生。
為了保護的可靠性,每個電容器單元都配備過壓力保護裝置。由于電容器的損壞由內部元件慢性損壞及瞬間極端擊穿損壞兩種情況,安德萊特專門設計了內部過壓力保護裝置,保證電容器不會出現極端的爆裂情況。
過壓力保護裝置的功能是當電容器的有效壽命終結并且不能自動恢復的時候斷開,它利用短路電流過熱導致膜分解產生的內部壓力使終端接點斷開。當發生故障時,接點會因?yàn)閴毫Χ鴶嚅_(kāi),保證外殼絕緣完好無損并防止電容器爆炸或膨脹。
電容器內部填充天然蛭石,具有防燃、防爆的功能,遇到高溫時,其將會自動溶解,以隔絕火源及氧氣,使故障的器件不再繼續擴散,提供電容器的電氣安全。
選擇具有過電流、過溫度、過壓力的內部保護器件,以焊接的連接方式,更形牢固,以高強度的鍍鋅鋼板為方形電容器的外殼,更具安全。
不漏油,綠色環保
采用絕緣填充物封裝,使用中不漏油,避免污染環境,為安德萊特獨有之綠色產品。
符合 IEC、JIS、GB標準
內部單個電容器均附裝保護裝置,當線路或單個電容器發生異常時,該保護裝置將會立即動作,自動切離電源,以防止二次事故的發生。
外型尺寸
三相、額定電壓480V、額定頻率50Hz
產品型號 | 額定容量 | 額定電流 | 額定電容 | 外殼尺寸 |
AWC5-B05T-L480 | 5 | 6.0 | 69 | 76×280 |
AWC5-B10T-L480 | 10 | 12.0 | 138 | 76×280 |
AWC5-B15T-L480 | 15 | 18.0 | 207 | 86×280 |
AWC5-B20T-L480 | 20 | 24.1 | 276 | 106×290 |
AWC5-B25T-L480 | 25 | 30.1 | 346 | 116×290 |
AWC5-B30T-L480 | 30 | 36.1 | 415 | 116×290 |
AWC5-B35T-L480 | 35 | 42.1 | 483.8 | 136×290 |
注:具體相關型號、技術參數及尺寸以確認圖紙為準(可根據客戶需求定制特殊參數規格)。
三相、額定電壓525V、額定頻率50Hz
產品型號 | 額定容量 | 額定電流 | 額定電容 | 外殼尺寸 |
AWC5-B05T-L525 | 5 | 5.5 | 58 | 76×280 |
AWC5-B10T-L525 | 10 | 11.0 | 116 | 86×280 |
AWC5-B15T-L525 | 15 | 16.5 | 173 | 106×280 |
AWC5-B20T-L525 | 20 | 22.0 | 231 | 106×290 |
AWC5-B25T-L525 | 25 | 27.5 | 289 | 116×290 |
AWC5-B30T-L525 | 30 | 33.0 | 346 | 116×290 |
注:具體相關型號、技術參數及尺寸以確認圖紙為準(可根據客戶需求定制特殊參數規格)。
