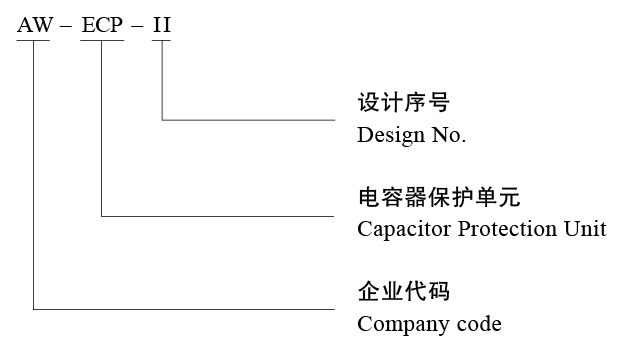

型號說明
產品特點
產品特點
應用場合：電容器保護
人機界面：3.5寸彩屏
通訊接口：RS485
保護組數：1組
事件記錄：保護記錄
工作電源：AC/DC220V±15%
通訊規約：Modbus/103
保護項目：過/欠壓保護、開口三角電壓/差流保護、三段式相間電流保護、不平衡電流保護、開口保護
技術參數
基本參數：
尺寸：205mm×82mm×135mm（L×W×H）
工作電源： AC/DC220V±15%
額定采樣參數：
電壓：AC100V
電流：1A/5A
輸入回路：
保護采樣輸入
可以完成對母線電壓和電容器的三相電流、差流/開口三角電壓的測量。
電流： 0.1A～1A/5A
電壓： 0～150V
開口三角電壓： 0.1～100V
綜合誤差：<0.5%
輸出回路：
輸出路數
1路合閘輸出（脈沖）、1路本地跳閘輸出（脈沖）、1路上級跳閘輸出（脈沖）、1路閉鎖輸出（保持）、1路報警輸出（保持）。
繼電器容量：AC250V，16A（純阻性）
脈沖保持時間：2s
開入量：
電容器的投入反饋
電容出線柜開關位置信號
遙控分閘（開入保護）信號
遙控合閘信號
使用環境：
溫度：-20℃ ~ +70℃或-40℃ ~ +85℃）
濕度：≤95%
污穢等級：III
外形與開孔尺寸
