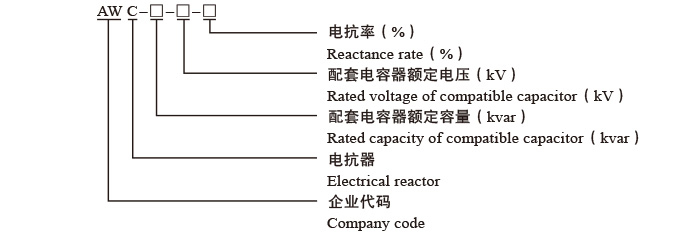

產品選型
技術參數
外型尺寸
單相、60Hz、6350V高壓并聯電容器尺寸表
| 型式 | 容量 | 電流 A |
尺寸 | 重量約 kg |
||||||
| kvar | uF | A | B | C | D | E | F | |||
| AWC6-100S-H6350 | 100 | 7.894 | 15.8 | 438 | 178 | 230 | 526 | 250 | 200 | 24 |
| AWC6-150S-H6350 | 150 | 11.84 | 23.6 | 438 | 178 | 260 | 556 | 250 | 200 | 27 |
| AWC6-200S-H6350 | 200 | 15.79 | 31.5 | 438 | 178 | 320 | 616 | 250 | 200 | 33 |
| AWC6-250S-H6350 | 250 | 19.74 | 39.4 | 438 | 178 | 410 | 706 | 250 | 200 | 42 |
| AWC6-300S-H6350 | 300 | 23.68 | 47.2 | 438 | 178 | 470 | 766 | 250 | 200 | 49 |
注：具體相關型號、技術參數及尺寸以確認圖紙為準（可根據客戶需求定制特殊參數規格）。
三相、50Hz、12000V高壓并聯電容器尺寸表
| 型式 | 容量 | 電流 A |
尺寸 （mm） |
重量約 kg |
||||||
| kvar | uF | A | B | C | D | E | F | |||
| AWC5-100T-H12000 | 100 | 2.21 | 4.8 | 438 | 178 | 230 | 526 | 170 | 200 | 27 |
| AWC5-150T-H12000 | 150 | 3.316 | 7.2 | 438 | 178 | 260 | 556 | 170 | 200 | 31 |
| AWC5-200T-H12000 | 200 | 4.421 | 9.6 | 438 | 178 | 320 | 616 | 170 | 200 | 36 |
| AWC5-250T-H12000 | 250 | 5.526 | 12.0 | 630 | 178 | 410 | 706 | 170 | 200 | 45 |
| AWC5-300T-H12000 | 300 | 6.631 | 14.4 | 630 | 178 | 470 | 706 | 170 | 200 | 54 |
注：具體相關型號、技術參數及尺寸以確認圖紙為準（可根據客戶需求定制特殊參數規格）。
產品獨特技術特點
鋁箔折邊工藝
由于邊緣電場較高的影響，電容器鋁箔邊緣絕緣易發生電蝕而早期損壞。折邊工藝可使局放性能提高20%左右。如下圖示:

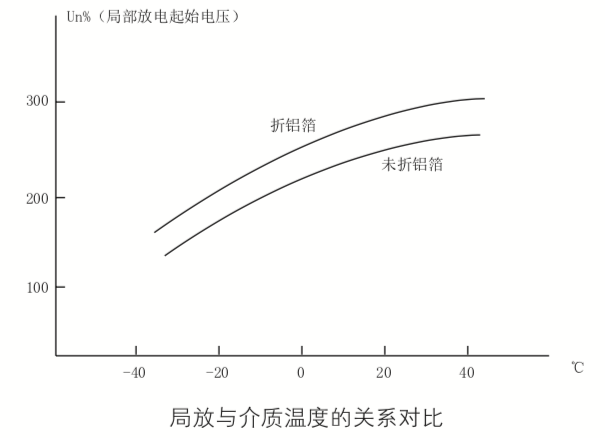

| （局部放電起始電壓） | （Initial voltage for local discharge) |
| 折鋁箔 | Folded Al foil |
| 未折鋁箔 | Unfolded Al foil |
| 局放與介質溫度的關系對比 | Local discharge vs medium temperature |
極板凸出設計
采用極板凸出設計，可基本消除極板電阻損耗，提高瞬時過電流能力，特別是提高了大容量電容器的可靠性。如下圖示:

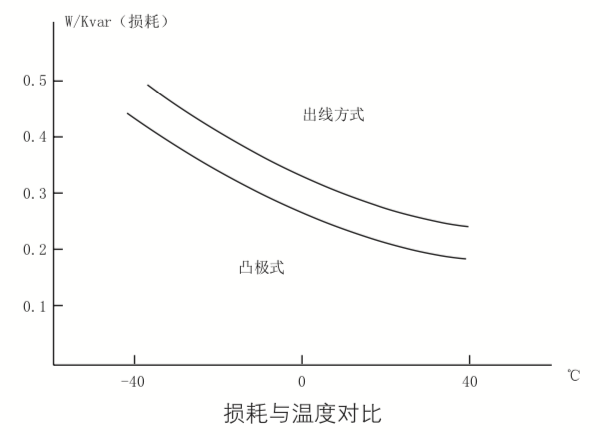

| （損耗） | (Losses) |
| 出線方式 | Outgoing plate pattern |
| 凸極式 | Protrusion pole pattern |
| 損耗與溫度對比 | Losses vs temperature |
獨立的浸漬系統保證
電容器殼體內氣體的充分排除，絕緣浸漬劑的充分浸漬，是保證電容器品質的關鍵。獨立的注油浸漬處理系統采用對電容器進行單一式的真空處理，效果直接可靠，同時浸漬劑的注入也是由獨立系統完成的，更有效地保證了電容器的真空處理及浸漬效果。
獨特內熔絲技術
新穎獨有的帶凹口（應斷點設計）的內熔絲，安秒特性更好，動作更為可靠。
