低壓智能調諧補償濾波裝置方案設計AWIMD（AWSVG+AWCLT）
AWIMD系列低壓智能型無功補償方案主要由AWSVG系列靜止無功發生器和AWCLT系列低壓無功補償兩部分組成，其中AWCLT系列低壓無功補償組件負責電力系統主要無功功率支撐，AWSVG系列靜止無功發生器負責提供動態無功平衡。本方案主要適用于諧波含量較小，需求大量無功且變化速度較快的沖擊性負荷的供配電系統。

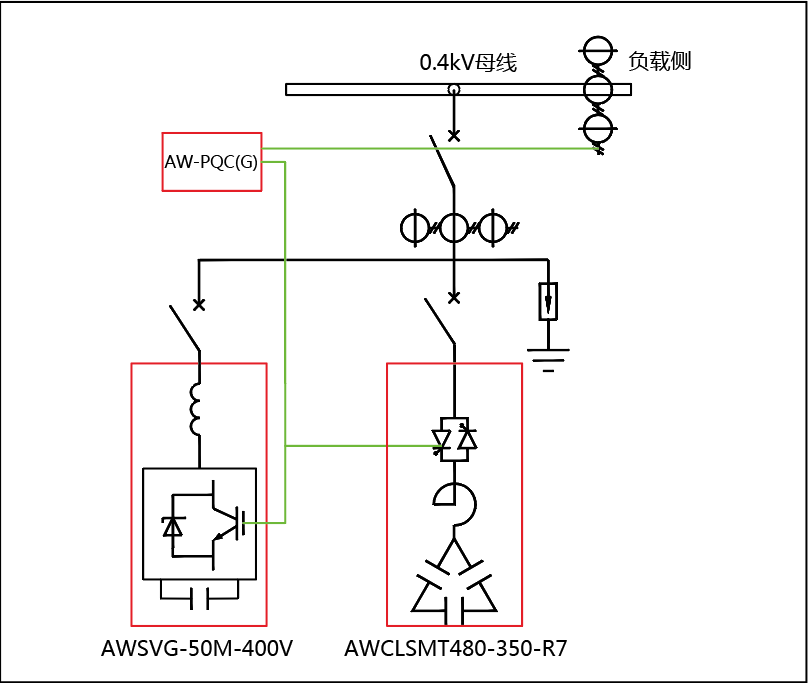

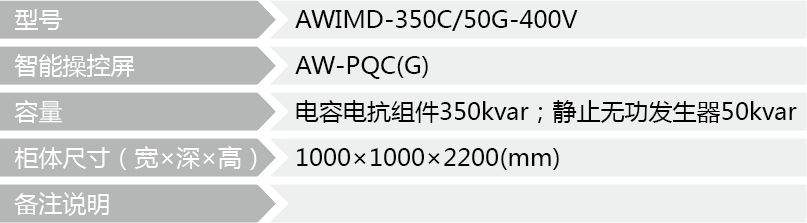

注： 配電變壓器容量為1000KVA，總補償容量為400KVAR，由7個50KVAR電容電抗器組件和1個50KVAR SVG模塊組成。
