低壓智能調諧補償濾波裝置方案設計AWIMD（AWSVG+AWAPF）
AWIMD系列低壓智能型無功補償方案主要由AWSVG系列靜止無功發生器和AWAPF系列有源電力濾波器兩部分組成，其中AWAPF系列有源電力濾波器負責濾除系統中的諧波，AWSVG系列靜止無功發生器負責提供給系統容性無功功率。本方案主要適用于諧波含量較大，需求大量無功的供配電系統。

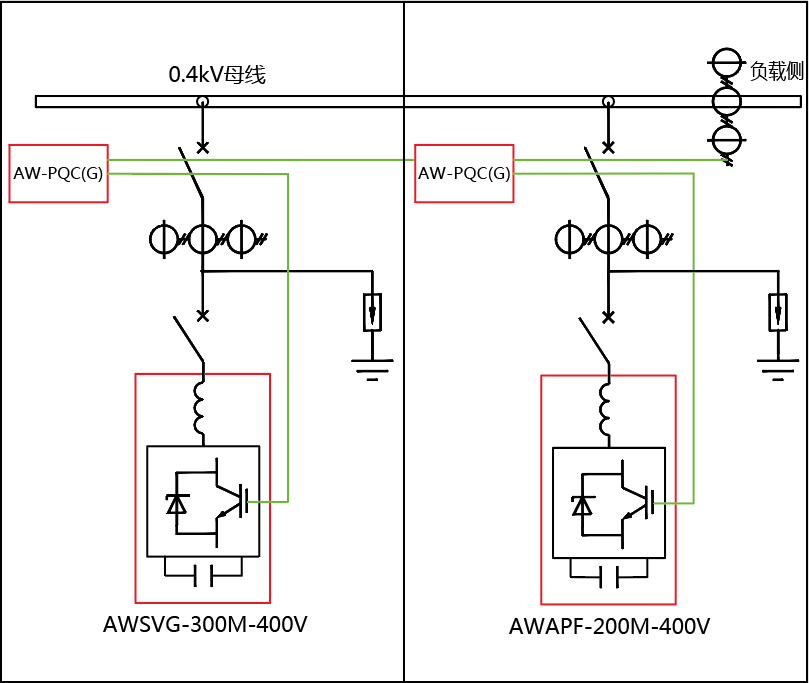

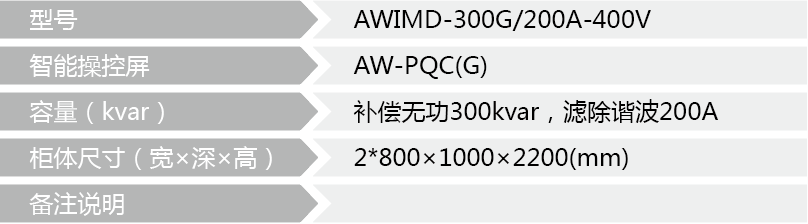

注：配電變壓器容量為1000KVA，配置補償容量為300KVAR，由3個100KVAR SVG模塊組成；總濾波容量200A，由2個100A有源濾波模塊組成。
