低壓智能調諧補償濾波裝置方案設計AWIMD（AWAPF+AWCLT）

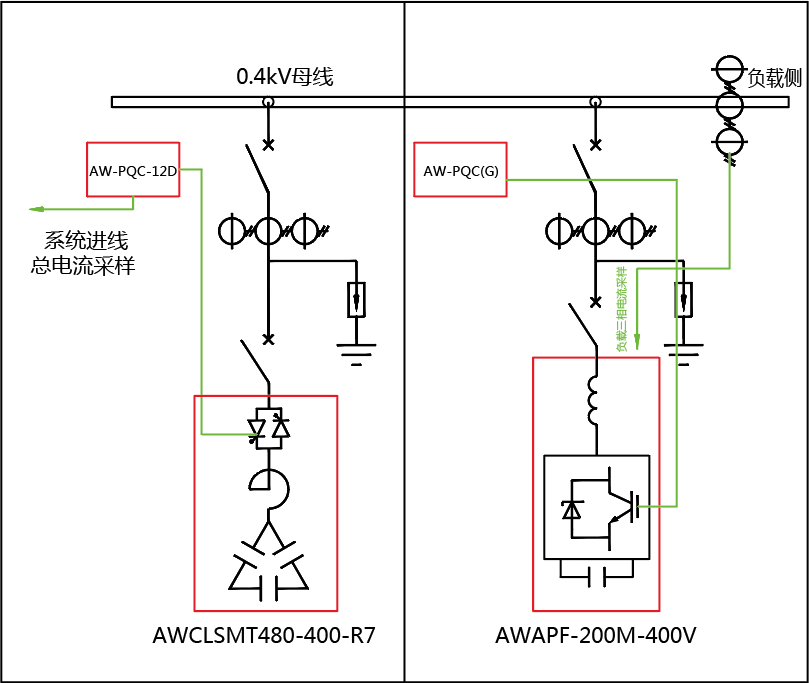

AWIMD系列低壓智能型無功補償方案主要由AWAPF系列有源電力濾波器和AWCLT系列低壓無功補償兩部分組成，其中AWAPF系列有源電力濾波器負責濾除系統中的諧波，AWCLT系列低壓無功補償組件負責提供給系統容性無功功率。本方案主要適用于諧波含量較大，需求大量無功,負荷變化較穩定的供配電系統（如污水處理廠變頻器等非線性設備較多）。

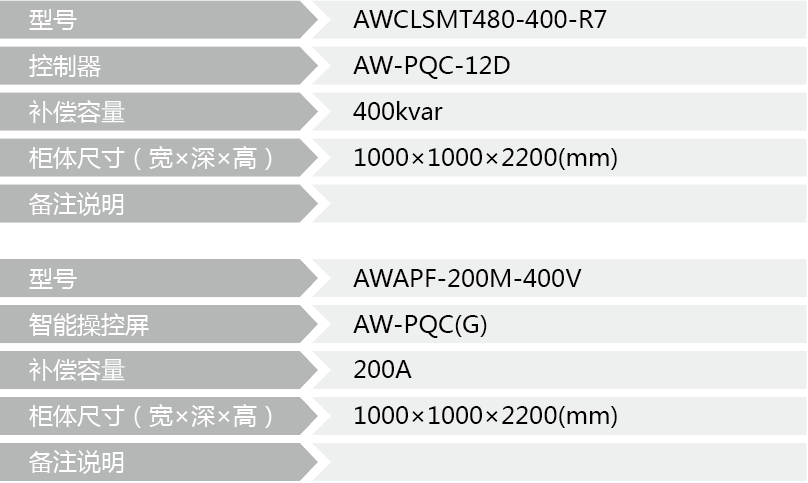

注：配電變壓器容量為1000KVA，總補償容量為400KVAR，由8個50KVAR支路組成；總濾波容量200A，由2個100A有源濾波模塊組成。
